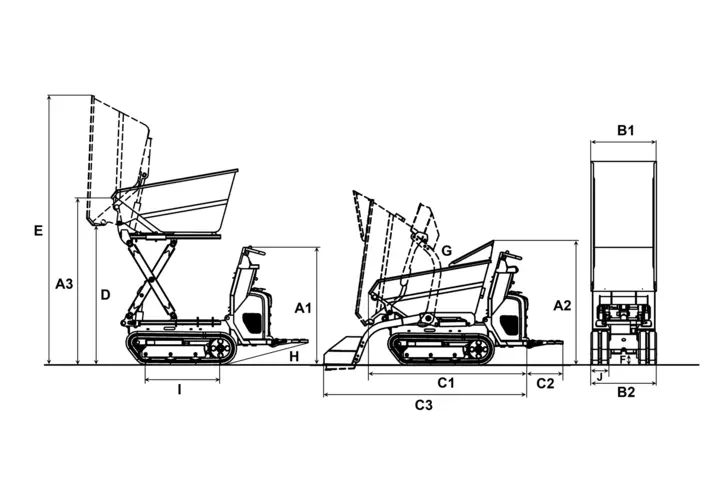

Korba s čelným vyklápaním | Korba s vysokým vyklápaním | ||
A1 | Výška nad stanovišťom obsluhy | 1.185 mm | 1.185 mm |
A2 | Výška nad ochranou rúk korby | 1.310 mm | 1.310 mm |
A3 | Výška predná hrana korby | 759 mm | 1.024 mm |
B1 | Šírka korba | 700 mm | 620 mm |
B1 | Šírka vozidlo | 660 mm | 660 mm |
B2 | Šírka so samonakladacím zariadením | 660 mm | 660 mm |
C1 | Celková dĺžka | 1.670 mm | 1.619 mm |
C2 | Dĺžka stúpadlo | 365 mm | 365 mm |
C3 | Dĺžka so samonakladacím zariadením, bez stúpadla | 2.149 mm | |
D | Výsypná výška max. | 410 mm | 741 mm |
E | Výška korby sklopená | 1.827 mm | 2.050 mm |
F | Svetlá výška | 110 mm | 110 mm |
G | Uhol vyklopenia | 72 ° | 72 ° |
H | Uhol klopenia dozadu stúpadlo | 14 ° | 14 ° |
I | Dĺžka dotyková plocha pásu | 753 mm | 753 mm |
